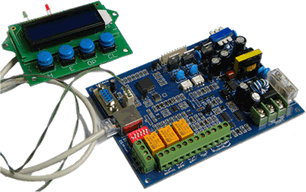

CPZ601、CPZ602(总线型)自控调节阀控制模块
功能特点:
   装备了该模块的电动调节阀(电动执行器),具备独立自动调控的能
力,直接与传感器组成最小范围的闭环系统,通过面板上的按键和液晶显
示屏输入标定值,现场同时显示标定值和实测值。

输入信号:Pt100、4-20mA (DC)或1-5V (DC)
驱动电源:220V±10%  50Hz   单相交流电源
后备电源:24V额定功率10W

通迅接口:RS485
通迅协议:标准Modbus TRU
通迅波特率:4800、9600、19200、28800、38400、56000、115200
密码保护:两级密码保护
结构及外形尺寸:
       混合安装,裸板整机装配。
       主板尺寸 138×105×40 (单位mm)
       操作面板尺寸 90×70×25 (单位mm)
下载使用说明书
  CPZ601、CPZ602
CPZ502、CPZ503(总线型)智能汉显控制模块
功能特点:
* 控制精度高、性能稳定、用户接口简便。
* 调试方式直观,采用汉字提示通过按键操作即可完成。
* 具有手动与自动切换功能,显示“远程控制”与“现场操作”,在“现场
 操作”环境下,按“OP”键开阀,按“CL”键关阀。此外,在停电情况下,
 还可以用手动摇柄开阀和关阀,输入信号可根据需要现场设定与校正。
* 调节阀的零点和满位可根据需要即时设定。也可以改变方位(阀位零点与
 满位的方向,即:将任意一端定为零点另一端定为满反馈信号的大小总是
 与阀位的大小同步变化),该功能实现过程中,不需要改变电气接线。
* 阀位反馈信号可现场修正。
* 执行机构可自动识别堵转故障并自动保护执行机构,阀门卡塞时,断电保
 护并报警。
* CPU故障保护功能。
* 瞬间防反转功能。有效防止电机失控故障的发生。
* 信号输入通道与阀位信号通道隔离。
* 对于敏感参数具有密码保护功能。可防止未经授权者改变执行机构的工
 作参数。
输入信号:     4-20mA (DC)或1-5V (DC)
阀位反馈信号:   4-20mA (DC)(负载≤500Ω)
驱动电源:     220V±10%  50Hz   单相交流电源
通迅接口:RS485
通迅协议:标准Modbus TRU
密码保护:一级密码保护
通迅波特率:4800、9600、19200、28800、38400、56000、115200
结构及外形尺寸:
       混合安装,裸板整机装配。
       主板尺寸 138×105×40 (单位mm)
       操作面板尺寸 90×70×25 (单位mm)

下载使用说明书
  CPZ502控制模块
CPZ3-S 电子式控制模块
主要技术参数   CPZ3-S型控制模块
输入信号:4-20mA (DC)或1-5V (DC)
阀位反馈信号:4-20mA (DC)(负载≤500Ω)
零位调整:不小于25%
死区(配套标准执行机构):≤1%
行程调整:20%--100%
绝缘电阻:输入端子与机壳间≥50MΩ
          输入端子与电源端子间≥50MΩ
          电源端子与机壳间≥50MΩ
绝缘强度:(测试时间为1分钟)
          输入端子与机壳间 500V 50Hz
          输入端子与电源端子间500V 50Hz
          电源端子与机壳间500V 50Hz
驱动电源:220V±10%  50Hz   单相交流电源
环境条件:
          温度:     -10℃-- +60℃
          相对湿度:≤95%
          周围空气中无腐蚀性介质
结构及外形尺寸:
          采用混合安装。环氧树脂灌封。具有较好的抗震性以
          及较高的抗腐蚀性和防水效果。
          长×宽×高=95×40×65 (单位mm)
          安装螺栓 2×M5,高度12,两螺栓中心距36mm。

下载使用说明书
