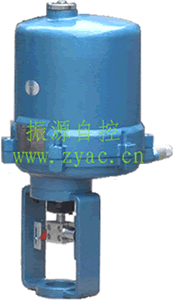

| Z361LX系列隔爆型电动执行器，Z341LX系列隔爆型电动执行器，外形尺寸相同，Z341LX系列尺寸请参考Z361LX系列尺寸表。 |
| |
| *Z361ILXA-25 |
电子式隔爆电动执行器，直行程，输出力：2500N |
| *Z361ILXB-40 |
电子式隔爆电动执行器，直行程，输出力：4000N |
| *Z361ILXB-60 |
电子式隔爆电动执行器，直行程，输出力：6000N |
| *Z361ILXC-80 |
电子式隔爆电动执行器，直行程，输出力：8000N |
| *Z361ILXC-100 |
电子式隔爆电动执行器，直行程，输出力：10000N |
| *Z361ILXC-160 |
电子式隔爆电动执行器，直行程，输出力：16000N |
| |
| 主要技术参数 |
| 隔爆标志： |
Ex dIIBT4 |
| 输入信号： |
4-20mA恒流信号或1-5V电压信号。 |
| 反馈信号： |
4-20mA （DC）（要求负载电阻不大于 500 Ω） |
| 操作方式： |
远程控制，停电时用后备手柄紧急操作。 |
| 驱动电源： |
220V±10% 50Hz 单相交流电源 谐波含量：≤5% |
| 最大行程： |
Z361LXA 30mm、Z361LXA 60mm、Z361LXA 100mm |
| 限位保护： |
限位开关硬件限位保护。 |
| 死 区： |
小于等于0.1%（大小可调，视现场工况而定)。 |
| 驱动量检测： |
精密导电塑料电位器(具有信号返馈功能的执行器) |
| 绝缘电阻： |
输入端子与机壳间 ≥ 50M Ω |
| |
电源端子与机壳间 ≥ 50M Ω |
| |
输入端子与电源端子间≥ 50M Ω |
| |
阀位反馈端子与机壳间≥ 50M Ω |
| |
输入端子与阀位反馈端子间≥ 50M Ω |
| 环境条件： |
温度： -10℃-- +60℃ 相对湿度： ≤ 95% |
| |
周围空气中无腐蚀性介质 |
| 电子式电动执行器说明书下载 |
|
|
| 执行器型号 |
H1 |
D |
L1 |
Y |
R |
Q(内六角) |
| Z361ILXA |
320 |
280 |
79 |
88 |
100 |
8 |
| Z361ILXB |
288 |
310 |
126 |
88 |
100 |
8 |
| Z361ILXC |
364 |
390 |
175 |
100 |
150 |
10 |
| 支架型号 |
d1 |
d2 |
d3 |
L |
L2 |
所配调节阀口径 |
| LA2 |
60 |
80 |
2-10 |
173 |
95 |
25、32、40、50 |
| LB3 |
60 |
80 |
2-10 |
215 |
93 |
25、32、40、50 |
| LB4 |
80 |
105 |
4-12 |
255 |
135 |
65、80、100 |
| LC4 |
80 |
105 |
4-12 |
285 |
135 |
65、80、100 |
| LB5 |
95 |
118 |
4-14 |
267 |
140 |
125、150 |
| LC5 |
95 |
118 |
4-14 |
310 |
140 |
125、150、200 |
| LC7 |
95 |
118 |
4-14 |
410 |
140 |
125、150、200 |
|
|
