Z361RS系列角行程电动执行器,和Z361LS系列同属电子式电动执行器,内部配有控制模块,输入4-20mA或1-5V直流信号,阀位反馈信号4-20mA。输出最大转角90度,通常以直连的方式使用,也可与底座、曲柄配合,以传统的方式驱动风门。

Z341R系列电动执行器,属开关型角行程执行器,不含控制模块,其外形尺寸与Z361R系列相同,请参考对应电子式产品尺寸。

*Z361RSA-02 角行程,输出力矩:20N.m
*Z361RSA-05 角行程,输出力矩:50N.m
*Z361RSB-10 角行程,输出力矩:100N.m
*Z361RSB-20 角行程,输出力矩:200N.m
*Z361RSC-30 角行程,输出力矩:300N.m
*Z361RSC-50 角行程,输出力矩:500N.m
*Z361RSC-60 角行程,输出力矩:600N.m
*Z361RSC-80 角行程,输出力矩:800N.m
*Z361RSC-100 角行程,输出力矩:1000N.m

主要技术参数
输入信号: 4-20mA恒流信号或1-5V电压信号。
反馈信号: 4-20mA (DC)(要求负载电阻不大于 500 Ω)
操作方式: 远程控制,停电时用后备手柄紧急操作。
驱动电源: 220V±10% 50Hz 单相交流电源 谐波含量:≤5%
最大转角: Z361LSA 30mm、Z361LSA 60mm、Z361LSA 100mm
限位保护: 限位开关硬件限位保护。
死  区: 小于等于0.1%(大小可调,视现场工况而定)。
驱动量检测: 精密导电塑料电位器(具有信号返馈功能的执行器)
绝缘电阻: 输入端子与机壳间 ≥ 50M Ω
  电源端子与机壳间 ≥ 50M Ω
  输入端子与电源端子间≥ 50M Ω
  阀位反馈端子与机壳间≥ 50M Ω
环境条件: 温度: -10℃-- +60℃   相对湿度: ≤ 95%
  周围空气中无腐蚀性介质

Z361RSA\RSB实物 Z361RSC实物 安装底座、曲柄的角行程执行器
Z361RSB Z361RLC Z361RSC

RSA外形尺寸图 RSB外形尺寸图 RSC外形尺寸图

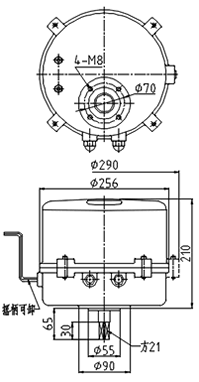

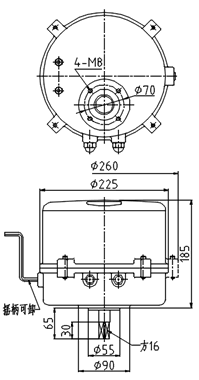

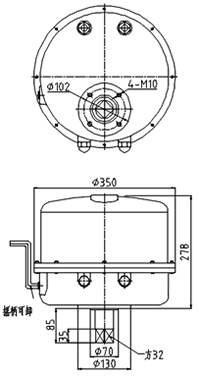

RSA尺寸图 RSB尺寸图 RSC尺寸图

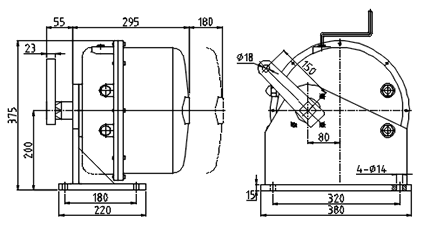

RSA底座曲柄式执行器外形尺寸图   RSB底座曲柄式执行器外形尺寸图   RSC底座曲柄式执行器外形尺寸图

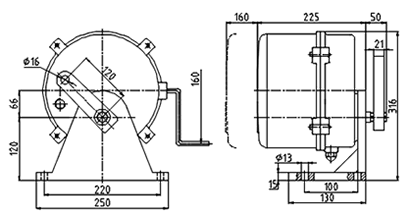

RSA底座式尺寸图   RSB执行器底座式尺寸图   RSC底座式尺寸图
