| ZY-ETBL-**系列智能自控电动执行器（现场总线功能可选） |
| |
|
|
 |
|
| 主要技术参数 |
| 传感器类型： |
Pt100热电阻、具有4-20mA/1-5V 输出信号的传感器。 |
| 操作方式： |
自动和手动两种工作模式，停电时用后备手柄紧急操作。 |
| 驱动电源： |
220V±10% 50Hz 单相交流电源 谐波含量：≤5% |
| 最大行程： |
ZY-ETBL01 30mm、ZY-ETBL02 60mm、ZY-ETBL03 100mm |
| 驱动量检测： |
精密导电塑料电位器。 |
| 通信接口： |
RS485串行通信接口。 |
| 通信协议： |
标准Modbus RTU 通信协议。 |
| 通信波特率： |
4800、9600、19200、57600、115200、230400 |
| 隔离措施: |
RS485通信采用高性能专用隔离器件，安全可靠。 |
| 绝缘电阻： |
输入端子与机壳间 ≥ 50M Ω |
| |
电源端子与机壳间 ≥ 50M Ω |
| |
输入端子与电源端子间≥ 50M Ω |
| 输出电源 |
24V(8W)直流电源，支持四线制、二线制传感器接入。 |
| 环境条件： |
温度： -10℃-- +60℃ 相对湿度： ≤ 95% |
| |
周围空气中无腐蚀性介质 |
|
| |
ZY-ETB系列电动执行器，是新一代智能自控电动调节阀的重要组件，具有独立的PID调节的功能，直接与传感器组成控制回路，无需另装控制仪表。控制参数P、I、D可以根据现场工况人工设置，亦可启动自整定功能，让设备整定现合适的数值。
目标设定值与实时测量值用液晶屏显示，同时通过RS485接口传送给上位监控设备，各种参数均可由上位机下置输入。 |
| |
| |
| 执行器推力输出表： |
直行程执行器支架配套图： |
| ZY-ETBL01-25 |
输出力：2500N |
| ZY-ETBL02-40 |
输出力：4000N |
| ZY-ETBL02-60 |
输出力：6000N |
| ZY-ETBL03-80 |
输出力：8000N |
| ZY-ETBL03-100 |
输出力：10000N |
| ZY-ETBL03-160 |
输出力：16000N |
|
 |
|

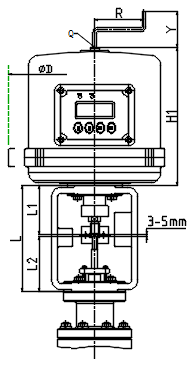

| |
| 外形尺寸图： |
| |
 |
| |
| 支架型号 |
d1 |
d2 |
d3 |
L |
L2 |
所配调节阀口径 |
| LA2 |
60 |
80 |
2-10 |
173 |
95 |
25、32、40、50 |
| LB3 |
60 |
80 |
2-10 |
215 |
93 |
25、32、40、50 |
| LB4 |
80 |
105 |
4-12 |
255 |
135 |
65、80、100 |
| LC4 |
80 |
105 |
4-12 |
285 |
135 |
65、80、100 |
| LB5 |
95 |
118 |
4-14 |
267 |
140 |
125、150 |
| LC5 |
95 |
118 |
4-14 |
310 |
140 |
125、150、200 |
| LC7 |
95 |
118 |
4-14 |
410 |
140 |
125、150、200 |
|
| |
| 执行器型号 |
H1 |
D |
L1 |
Y |
R |
Q(内六角) |
| ZY-ETBL01 |
224 |
270 |
79 |
88 |
100 |
8 |
| ZY-ETBL02 |
288 |
300 |
126 |
88 |
100 |
8 |
| ZY-ETBL03 |
428 |
380 |
175 |
100 |
150 |
10 |
|
| |
